灰斗料位计在火电厂的应用

  • 索引:96
  • 发布时间:2015/12/9 13:12:00
  • 点击次数:1542
  • 加入收藏

灰斗料位计

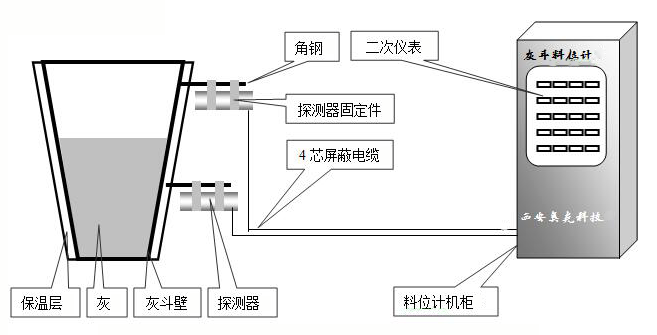

分体式(2000系列、3000系列)应用示意图

一、用途
用于电除尘灰斗、省煤器灰斗的灰位测量。通常装两个测点,高位测点用于报警,保护电除尘,低位测点用于控制输灰系统运行。

二、优点
1、非接触,不会被落灰砸坏
特别是现在机组容量大,电除尘体积巨大,从极板上落下来的灰的冲击力非常大。射频导纳等接触式料位计容易被落灰砸坏。
2、探测器/料位计安装在保温层外面,不受灰温度的影响
电除尘灰斗里面灰温度大约在130℃左右,省煤器灰斗里面灰温度大约在450℃左右。射频导纳等接触式料位计在如此高温下,可靠性和使用寿命大打折扣。
3、测量测点前方灰的总量,克服了灰斗壁沾灰和灰斗内飞灰的影响
4、低位测点敏感范围宽,更加适合参与输灰程控系统
低位测点不同于普通的料位开关,它的敏感范围较宽,输出的模拟量可以用于输灰程控系统。
5、数字显示反映了灰位的变化趋势,有利于运行人员了解灰系统运行状况
6、AOKE4000系列可以智能识别灰位,无调试风险
射频导纳等形式的料位计在使用前需要调试。调试时,需要经过有灰和无灰两种状态,才能准确标定料位计。在调试时,特别是在过168时,让灰积到高位测量点,而这个时候料位计还处于待调状态,不能可靠指示灰位,对系统运行有一定风险。

三、安装方式
角钢穿过保温层,焊接在灰斗壁外的加强筋上。探测器固定在角钢上。通过四芯屏蔽电缆连接到料位计机柜。料位计机柜可以放在灰斗平台上,也可以放在控制室。
料位信号从机柜端子排输出。每个测点输出两组开关量,或者一组开关量和一组模拟量。料位计机柜需要一路AC220V,10A电源。
