仓泵料位计在火电厂的应用

  • 索引:97
  • 发布时间:2015/12/9 13:21:09
  • 点击次数:1539
  • 加入收藏

仓泵料位计

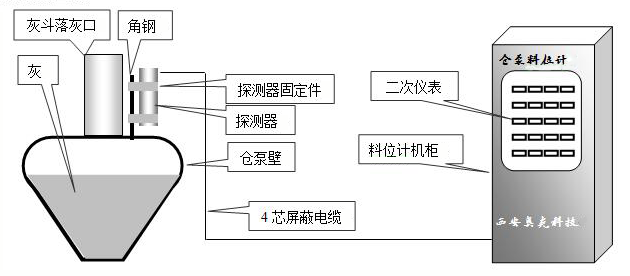

分体式(2000系列、3000系列)应用示意图


一、用途
用于仓泵的灰位测量。当仓泵料位计指示仓泵料满时,通知输灰系统关闭灰斗下面的下灰阀,打开输送阀,打开进气阀;当仓泵料位计指示仓泵料空时,通知输灰系统延迟一段时间后关闭进气阀,关闭输送阀。


二、特点
1、探测器安装在仓泵外面,不受灰温度的影响
电除尘灰斗仓泵里面灰温度大约在130℃左右,省煤器灰斗仓泵里面灰温度大约在450℃左右。射频导纳等接触式料位计在如此高温下,可靠性和使用寿命大打折扣。
2、测量仓泵里面灰的总量,克服了仓泵内飞灰的影响
3、敏感范围宽,更加适合参与输灰程控系统
不同于普通的料位开关,它在输出料位开关量同时,还输出模拟量(可选择)。仓泵料位计输出的料位开关量对应于仓泵的灰位,可以任意设置。料满时闭合,料空时断开。
4、模拟量和数字显示反映了灰位的变化。


三、安装方式
角钢焊接在仓泵上部外壁上,探测器固定在角钢上,通过四芯屏蔽电缆连接到料位计机柜。料位计机柜可以放在灰斗平台上,也可以放在控制室。
料位信号从机柜端子排输出。每个测点输出两组开关量,或者一组开关量和一组模拟量。料位计机柜需要一路AC220V,10A电源。
