煤仓料位开关在火电厂的应用

煤仓料位开关

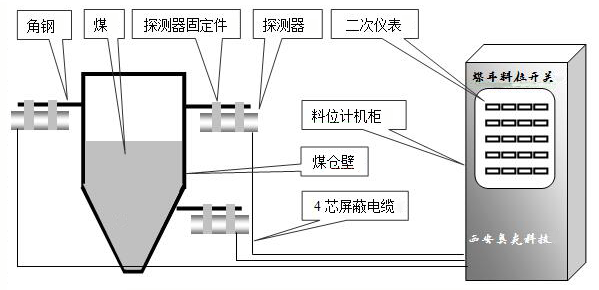

分体式（2000系列、3000系列）应用示意图

一、用途
用于钢制原煤斗的煤位报警，参与输煤集控。通常装三个测点，高位装两个测点，对应两条输煤皮带引起的煤堆差异，用于煤斗满报警；低位装一个测点，用于煤斗缺煤报警。

二、特点
1、非接触，不会被落煤砸坏，也没有磨损
阻旋式，射频导纳等接触式料位开关容易被落煤砸坏。
2、克服了煤斗壁沾煤和原煤斗内粉尘的影响
测量测点前方煤的总量，作为料位计判断是否有煤的依据。所以能克服煤斗壁沾煤和原煤斗内粉尘的影响。

三、安装方式
角钢焊接在煤斗侧壁外的加强筋上，探测器固定在角钢上，通过四芯屏蔽电缆连接到料位计机柜。料位计机柜可以放在皮带层上，也可以放在输煤值班室。
料位信号从机柜端子排输出。每个测点输出两组开关量。料位计机柜需要一路AC220V，10A电源。
